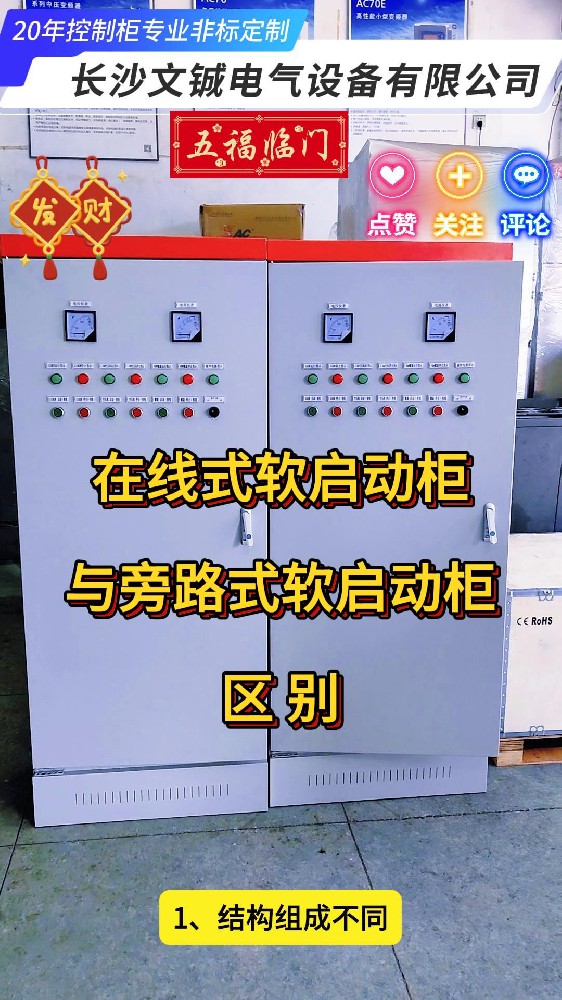

在線式軟啟動控制柜與旁路式軟啟動控制柜區別

1、結構組成不同

在線式軟啟動柜以軟起動器為主要控制元件，并配有開關、柜體等，

旁路式軟啟動柜在在線式軟啟動柜的基礎上多出旁路接觸器，這是在結構上的最大區別。

2、工作原理有區別。

晶閘管對在線式軟啟動柜起著至關重要的作用，晶閘管的輸出電壓逐漸增加，

電動機逐漸加速，直到晶閘管全導通，電動機工作在額定電壓的機械特性上，

實現平滑啟動，降低啟動電流，避免啟動過流跳閘，待電機達到額定轉數時，

啟動過程結束，晶閘管繼續工作，保障電機正常運轉。

旁路式軟啟動柜則是在電機達到額定轉數后，

用旁路接觸器取代已完成任務的晶閘管，為電動機正常運轉提供額定電壓。

3、使用壽命有長短。

由于在線式軟啟動柜的晶閘管一直處于工作狀態下，在同等功率同等質量前提下，

旁路式軟啟動器的使用壽命相對要長一些。

4、價格有高低。

多出的旁路接觸器決定了旁路式軟啟動柜的價格高于在線式軟啟動柜。
